ND100シリーズ2.54mmピッチ対応
新製品製品情報会社案内お問い合わせHOME



*同梱の「ご利用について」を必ずお読み下さい



 先端形状<Tip style>
ND100-3T ND100-4T ND100-4X
ND100-6X ND100-A ND100-AZ
ND100-B ND100-D1 ND100-D2
ND100-E2 ND100-E3 ND100-G
ND100-M1 ND100-M2 ND100-P1
「M2」は在庫終了次第終了となります。代替は「D2」をご使用下さい。
ND100-P2 ND100-SX ND100-T1
ND100-T2 ND100-T2(φ2) ND100-X1
ND100-X2
バネ圧<Spring force>
種別
Type
最大ストローク
Maximum Travel
推奨ストローク
Recomended Travel
推奨時加重
Rated Force
初期加重
Preloard
備 考
Notes
ND100-[先端形状]-U 6.7mm 4.2mm 300g 45g (LLは100g)
ND100-[先端形状]-H 6.7mm 4.2mm 220g 25g (LLは70g) SUS版あり(LL除く)
Stainless steel available exept LL
ND100-[先端形状]-S 6.7mm 4.2mm 125g 20g (LLは30g)




材質・表面処理
プランジャー
SK材 HV650
Ni下地、Auめっき
スプリング
SWP、Auめっき又はSUS
スリーブ
りん青銅、Ni下地 Auめっき
MATERIALS
Plunger
Au over Nickel Plated High Carbon Steel
Barrel
Au over Nickel Plated Phosphor Bronze
Spring
Gold Plated S.W.P. or Stainless steel



 ソケット<RECEPTACLE> *同梱の「ご利用について」を必ずお読み下さい
   C-1.37Q-S-1A
C-1.37Q-S-1A
材質:SUS又はSUS、Auめっき<Materials:Au plated stainless steel or no plated>
推奨穴径<recommended mounting hole size>
 φ1.76±0.02
 *諸条件により勘合が変りますので予め端材等で御確認ください。
    Please carry it out after confirming on extra materials.
   C-07-S5-N
C-07-S5-N
材質:真鍮、Auめっき<Materials:Au plated B.S.T.>
推奨穴径<recommended mounting hole size>
 φ1.73±0.02
 *諸条件により勘合が変りますので予め端材等で御確認ください。
    Please carry it out after confirming on extra materials.
   C-07-S8-N
C-07-S8-N

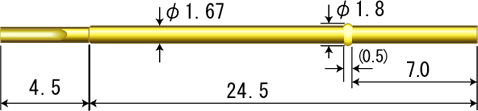

材質:真鍮、Auめっき<Materials:Au plated B.S.T.>
推奨穴径<recommended mounting hole size>
 φ1.73±0.01
 *諸条件により勘合が変りますので予め端材等で御確認ください。
    Please carry it out after confirming on extra materials.
   C-07-S9-N
C-07-S8-N
材質:真鍮、Auめっき<Materials:Au plated B.S.T.>
推奨穴径<recommended mounting hole size>
 φ1.73±0.02
 *諸条件により勘合が変りますので予め端材等で御確認ください。
    Please carry it out after confirming on extra materials.
   インターフェースピン NDIF-100
C-07-S9-NC-07-S9-N フラット面になっています。プローブを受けるインターフェースピンとしてご使用頂けます。
(使用例)
材質:真鍮、Auめっき<Materials:Au plated B.S.>
推奨穴径<recommended mounting hole size>
 φ1.76±0.02
 *諸条件により勘合が変りますので予め端材等で御確認ください。
    Please carry it out after confirming on extra materials.

 ピンホルダー<SOCKET HOUSING>
 ご希望のソケットを2.54mmピッチで圧入してご提供いたします。両サイドをM3ネジで固定して、直ぐにお使い頂けます。配線はリード線つき端子が便利です(C-1.37Q-S-1Aの場合)
  外形図
使用例: 100milピンホルダー(10×2)
ソケット:C-1.37Q-S-1A
プローブ:ND100-3T-H

 NDIF-100を使用すると、プローブを受けるインターフェースブロックとしてご使用頂けます

使用例



注文方法/How to order
シリーズ 先端形状 バネ圧 長尺Ver.
Series Tip Style Spring force Longer option
ND100 -

-

LL

例(Example)
 ND100-3T-H、ND100-X2-HLL
 ND100-3T-SUS(220g)
