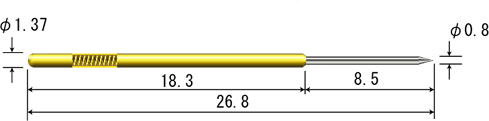

C-08シリーズ
*同梱の「ご利用について」を必ずお読み下さい




先端形状<Tip style>
C-08-G C-08-M C-08-P2
旧品名:C-08-SB 旧品名:C-08-SM 旧品名:C-08-SP
*在庫限りで仕様変更致します。
C-08-T2 C-08シリーズの先端はAuめっきへの変更を予定しております

<The tip of the C-08 series is scheduled to be changed to gold plating.>
旧品名:C-08-ST

バネ圧<Spring force>
最大ストローク
Maximum Travel
推奨ストローク
Recomended Travel
推奨時加重
Rated Force
初期加重
Preloard
6.5mm 4.33mm 160g±10g 40g



 ソケット<RECEPTACLE>
   1.37S-5
1.37S-5
推奨穴径<recommended mounting hole size> φ1.74±0.02

   C-08-S1
C-08-S1
推奨穴径<recommended mounting hole size> φ1.75±0.02

*諸条件により勘合が変りますので予め端材等で御確認ください。
    Please carry it out after confirming on extra materials.



材質・表面処理
プランジャー
SK材HRC60(HV700) Ni下地、Rhメッキ
スプリング
SWP.Au メッキ
スリーブ
りん青銅Ni下地Auメッキ
ソケット
りん青銅Ni下地Auメッキ
MATERIALS
Plunger
Rhodium over Nickel plated high Carbon steel
Barrel
Gold Plated Phosphor bronze
Spring
Gold Plated S.W.P.
Receptacle
Gold Plated Phosphor bronze



注文方法/How to order
シリーズ 先端形状
Series Tip Style
C-08-


例(Example) C-08-G、C-08-M
